GIS GPR korrózióálló elektromos láncos emelő, 125–1250 kg

Name: GIS GPR korrózióálló elektromos láncos emelő, 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-alap: GIS-GPR | Piac: HU | Nyelvi beállítás: hu

Ár Konfigurálja emelőberendezését alább — a választásoknak megfelelően az ár, a tömeg és a szállítási adatok azonnal frissülnek.

Prospektus Szórólap Kérdőív Használati útmutató CE-megfelelőségi nyilatkozat Láncgyűjtő tartály GPR500 rajz GPR1000 rajz GPR500 pótalkatrészek GPR1000 pótalkatrészek

Kategóriák: Elektromos láncos emelők

Címkék: Elektromos emelőgépek, Műhelydaruk

Mennyiségi kedvezmény — akár 12% megtakarítás A kedvezményt automatikusan kiszámítjuk a kosár részösszege alapján.

Mennyiség	Kedvezmény
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% csomagkedvezmény, ha a rendelés legalább két termékkategória tételeit tartalmazza (pl. egy emelőberendezést és egy oszlopos forgódarut). A mennyiségi kedvezménnyel együtt a teljes megtakarítás elérheti a 15%-ot.

Konfigurálja emelőberendezését

Válassza ki a teherbírást, a fesztávot és az opciókat. Az ár, a tömeg és a szállítási díj valós időben frissül.

0. lépés — kötelező

Milyen módon fogja használni ezt az emelőt?

Válassza ki a felhasználáshoz legközelebb álló lehetőséget. Minden üzemi osztályhoz saját terhelhetőségi tartomány tartozik: minél intenzívebb a használat, annál alacsonyabb a névleges teherbírás. A tényleges használatnál enyhébb üzemi osztály kiválasztása érvényteleníti a gyártói jótállást, és a motor meghibásodásának kockázatával jár. Ha bizonytalan, válassza a várható legmagasabb üzemi osztályt — ez határozza meg az Önnek ténylegesen szükséges emelőt.

1 Teherbírás — kg

2 Emelési magasság — m

3 Tápellátás

A műhelyszabvány 3 fázisú, 400 V-os tápellátás. A 3 fázisú tápellátással nem rendelkező telephelyeken 1 fázisú, 230 V-os tápellátást használjon — a katalógus szerinti felárat a feltüntetett ár már tartalmazza (GPR 500: minden profil; GPR 1000: csak lassú sebességű NL). Az NF és SF profilokhoz 3 fázisú tápellátás szükséges.

4 Emelési sebesség

Az egysebességes (N) kivitel a standard, 8 m/min sebességű emelőgép. A lassú (NL) kivitel a pontosabb pozicionálás érdekében megfelezi a sebességet. Az NF kétsebességes vezérlést biztosít (8/2 m/min). Az SF megduplázza a sebességet, de megfelezi a teherbírást (GPR 500, csak 1 láncággal). A kétláncágas kivitelek megduplázzák a teherbírást és megfelezik a sebességet.

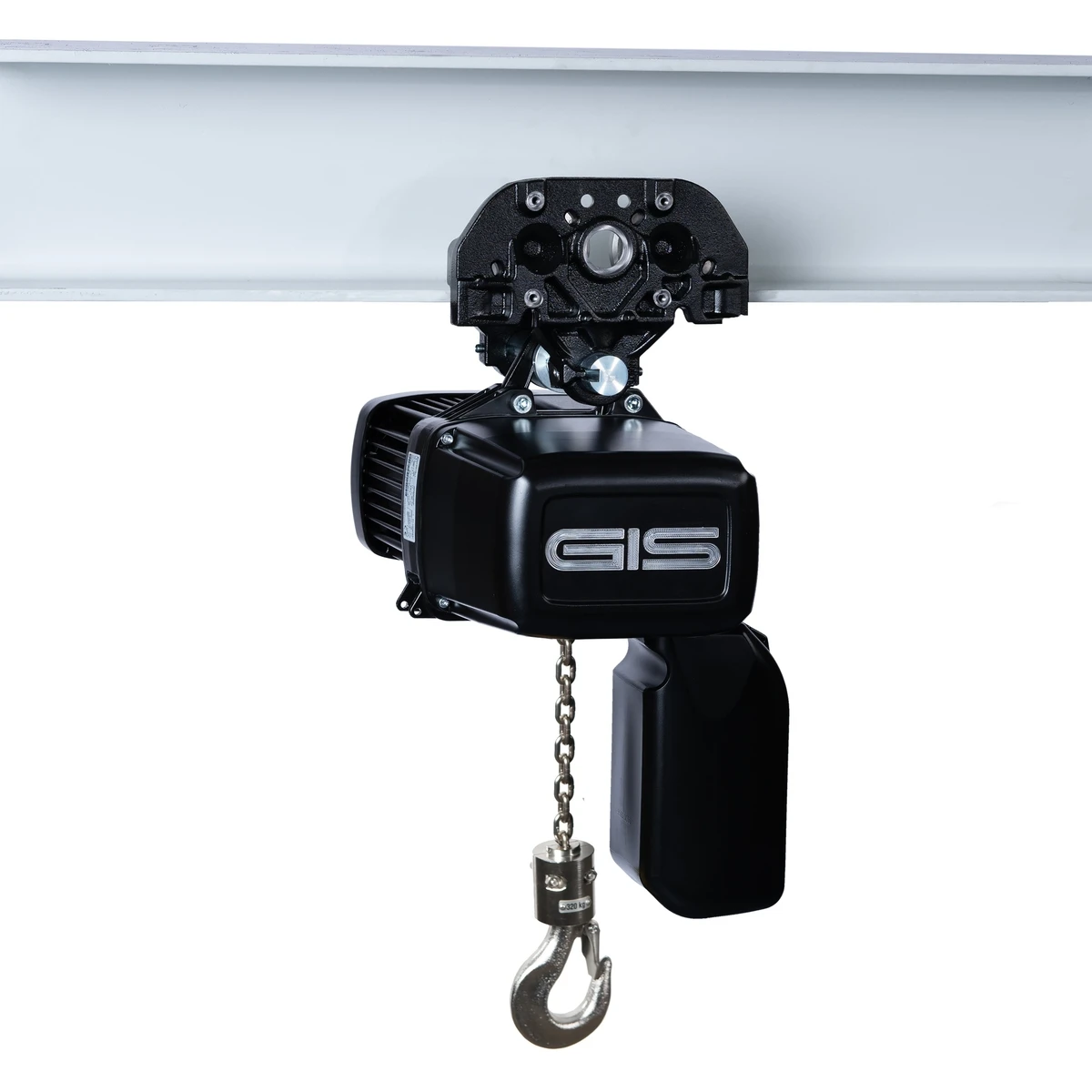

5 Függesztő futómacska (korrózióálló)

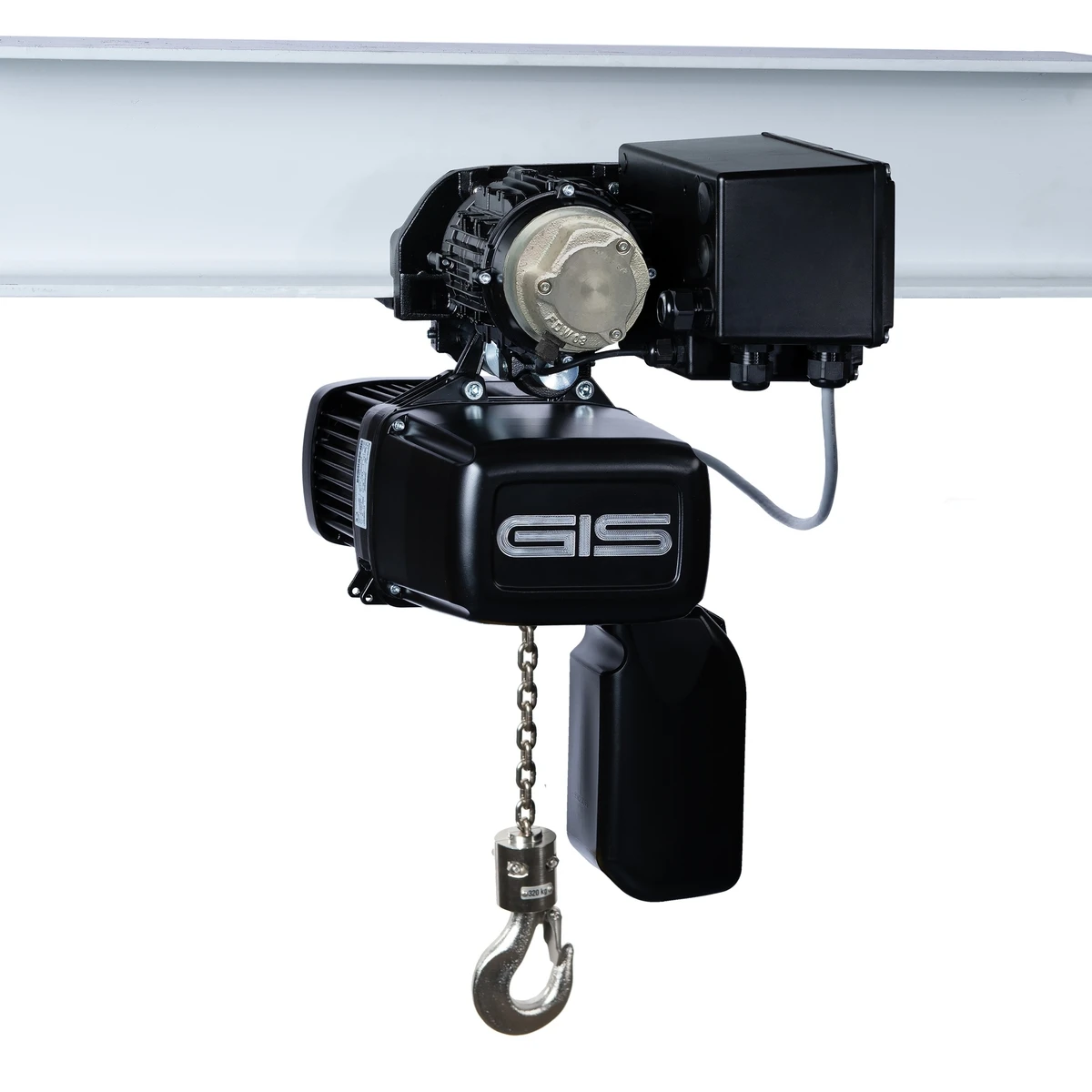

Opcionális, korrózióálló kivitelű GIS függesztett futómacska az emelőgép I-tartón történő mozgatásához. A GHFR kézi tolású, a GMFR motoros hajtású (12 m/min haladási sebesség). Mindkettő lefedi a GPR teljes teherbírás-tartományát 1250 kg-ig.

6 Karimaszélesség (gerendaszélesség)

Igazítsa a futómacskát a futópályagerenda övéhez. A széles gerendához való opció hosszabb rozsdamentes acél tartócsavart használ.

7 Felfüggesztés

A szemescsavaros felfüggesztés standard. Az opcionális, korrózióálló horogfelfüggesztéssel az emelőgép meglévő gerendafogóra vagy emelési pontra függeszthető.

8 Láncgyűjtő zsák / tartály

A láncgyűjtő az emelési menet során összegyűjti a laza láncot. A műanyag a leggazdaságosabb; a textil- és lemezkeretes (MF) láncgyűjtők hosszabb láncokhoz használhatók.

9 Hajtóműves végálláskapcsoló

A standard hajtóműves végálláskapcsoló a felső és alsó helyzetben megállítja a horgot. Textil láncgyűjtő zsákokhoz külső végállásütközők érhetők el.

10 Feszültség / tanúsítás

A szabványos EU-feszültségek az árban foglaltak. A különleges feszültség nem szabványos motortekercselést jelent; a CSA/CUS az észak-amerikai 60 Hz-es kivitel.

11 Vezérlőkapcsoló / függőkapcsoló

A 2 nyomógombos függőkapcsolók csak az emelést vezérlik; a motoros futómacskához 4 nyomógombos függőkapcsoló szükséges (emelés + haladás). A dugaszolható változatok gyors leválasztást vagy későbbi rádiós távvezérlésre történő átalakítást tesznek lehetővé.

12 Vezérlőkábel hossza

Az emelési magassághoz illeszkedő szabványos kábel a GIS katalógus szerinti hosszúságú (2 nyomógombos: emelési magasság − 1.2 m; 4 nyomógombos: emelési magasság − 1 m). Adjon meg egyedi hosszúságot, ha a vezérlőállomás máshol helyezkedik el.

13 Biztonsági teherhorog

A standard rozsdamentes acél teherhorgot biztonsági horogra cseréli (retesz és nagyobb biztonsági tényező).

14 Második fék

Redundáns fékkel növeli a biztonságot fokozott kockázatú emelési alkalmazásoknál.

15 Hővédelem

Nagy igénybevételű üzemi ciklusok esetén védi az emelőgép motorját a túlmelegedéstől.

16 Lánckenés

A hajtómű alapfelszereltségként már NSF H1 minősítésű, élelmiszeripari felhasználásra alkalmas kenőzsírt tartalmaz. Olyan alkalmazásokhoz, ahol előfordulhat véletlenszerű érintkezés élelmiszerrel, a teherlánc is kenhető élelmiszeripari felhasználásra alkalmas olajjal.

17 Frekvenciaváltó (FU)

Az FU kivitel lágyindítást és fokozatmentes fordulatszám-szabályozást (15–87 Hz) biztosít, továbbá A6/A7 daruosztályra bővíti a besorolást — érzékeny terhek gyakori, kíméletes mozgatásához ajánlott.

18 Üzemadat-számláló

Rögzíti az üzemórákat, a ciklusokat és a túlterheléseket a karbantartás tervezéséhez (a szervizinterfészen keresztül kiolvasható).

19 Leállítás laza lánc esetén

Leállítja az emelőgépet, ha a lánc meglazul (a teher alátámasztásának meghibásodása esetén). Bizonyos emelőberendezési alkalmazásokhoz kötelező.

20 Biztonsági rádiós távirányító

A kábeles függőkapcsolót helyettesítő vagy kiegészítő biztonsági rádiós távirányító. A 4 gombos változatok a motoros futómacskát is vezérlik.

Konfiguráció —

Nettó ár —

Mennyiség

Mennyiségi árképzés — akár 12 % megtakarítás

Mennyiség	Kedvezmény

Csomagakció: további 3 % kedvezmény, ha a rendelés legalább két termékkategóriából tartalmaz termékeket (pl. egy emelőberendezés + egy oszlopos forgódaru).

Árrészletezés

Nettó végösszeg (áfa nélkül)	—

Becsült tömeg —
Átfutási idő —
Szerelőkészlet szintje —
Teljes magasság —

Becsült szállítási díj

Szállítási ország

—

Az indikatív fuvardíj megtekintéséhez adja meg fent a szállítási országot.

Egyedi ajánlatra van szüksége?

Küldje el igényeit az ajánlatkérő űrlapon — ezt a terméket előre kitöltjük, Ön pedig további tételeket is hozzáadhat ugyanahhoz az ajánlatkéréshez.

Árajánlat kérése

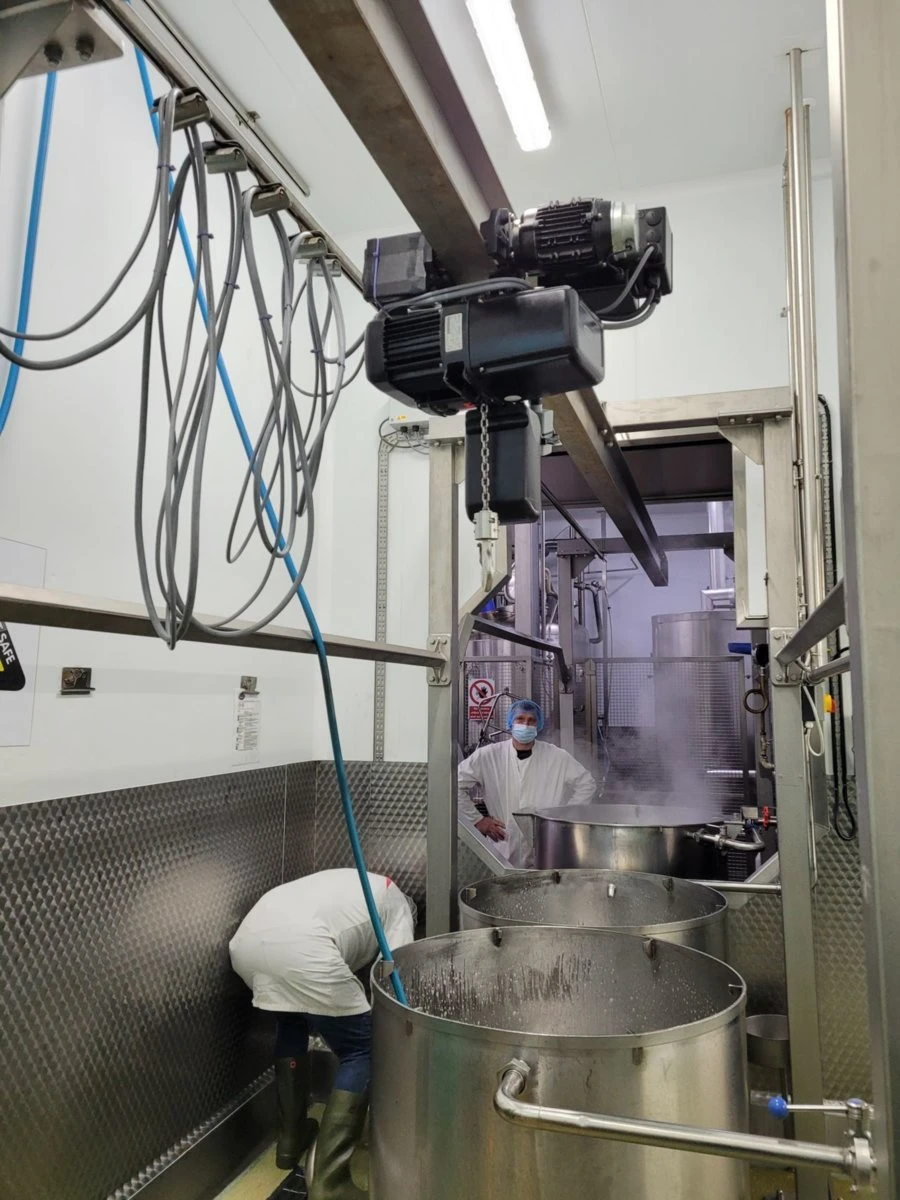

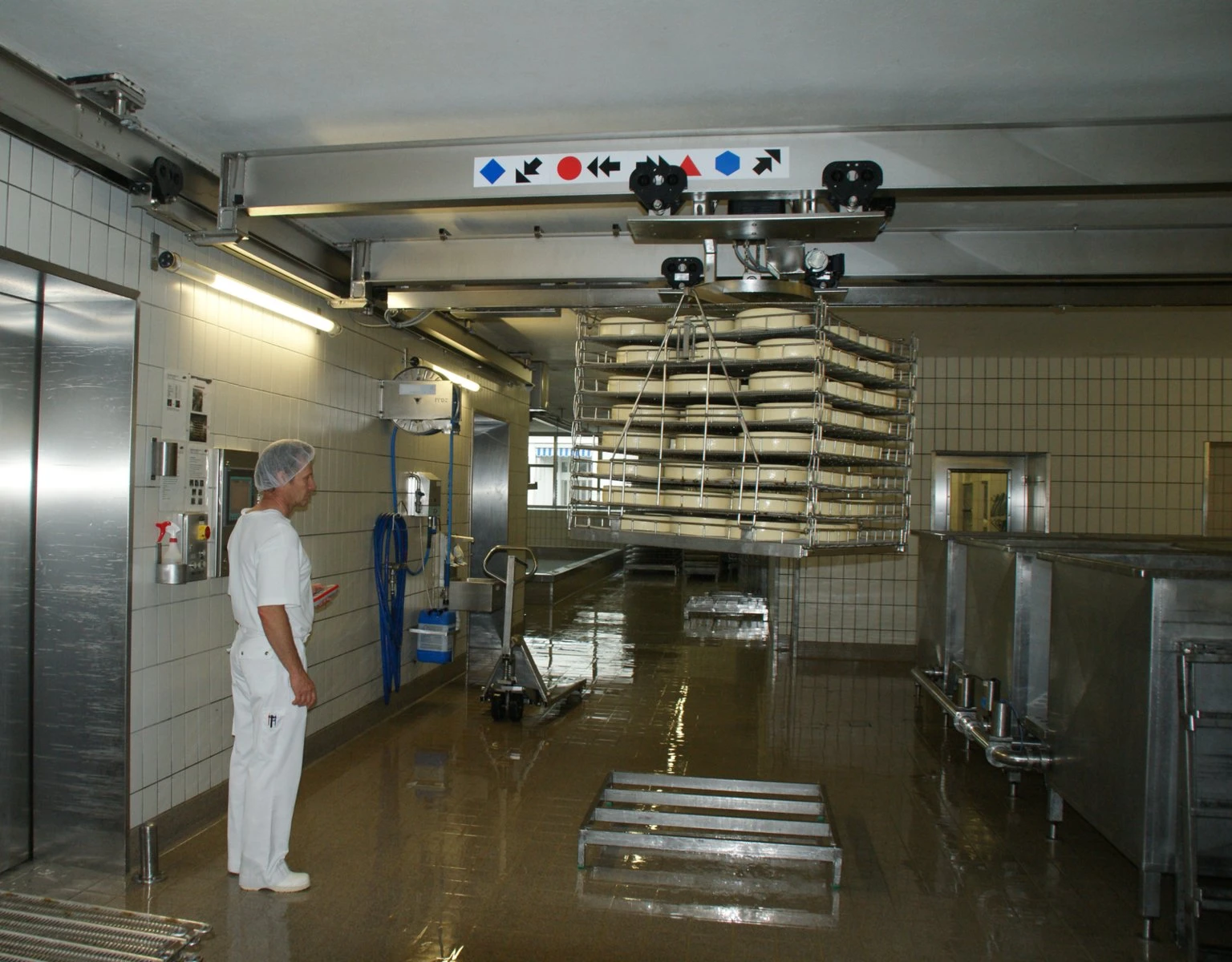

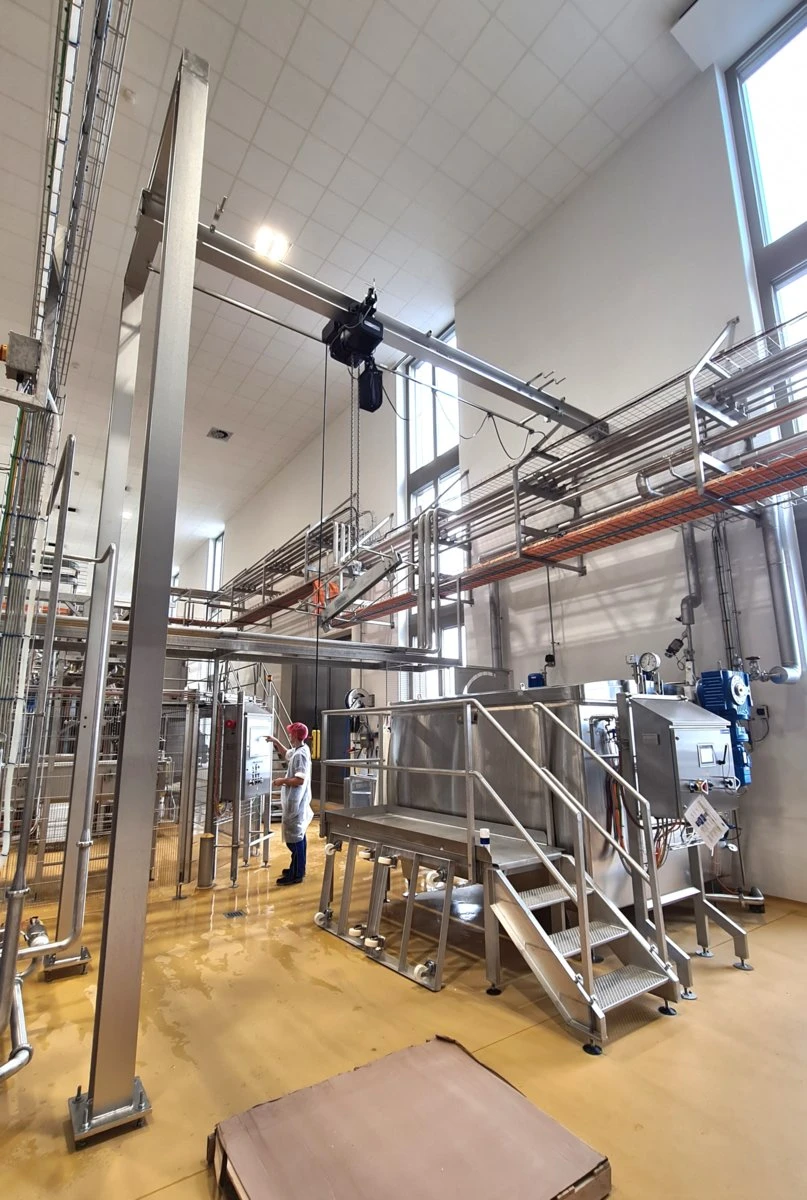

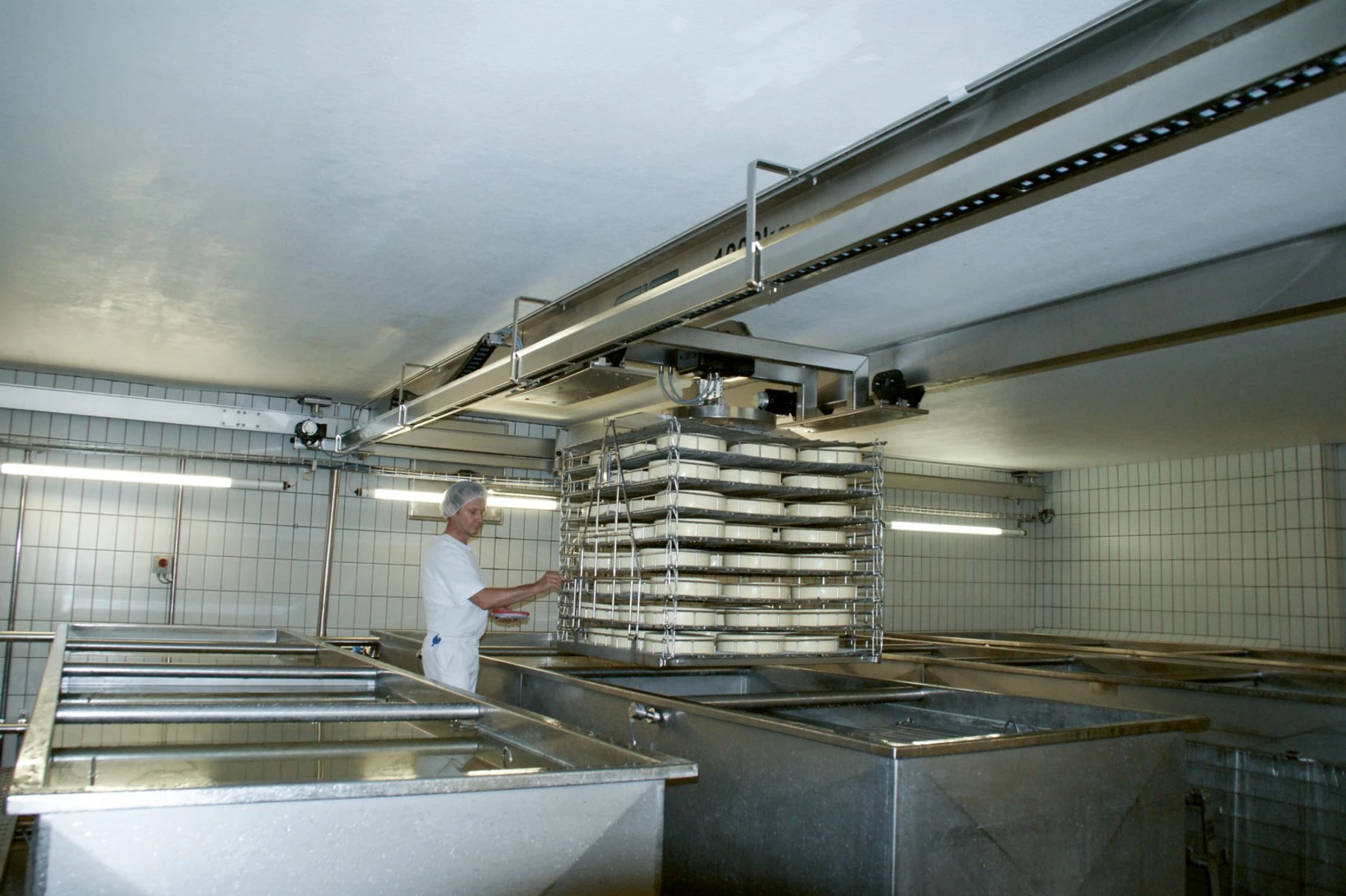

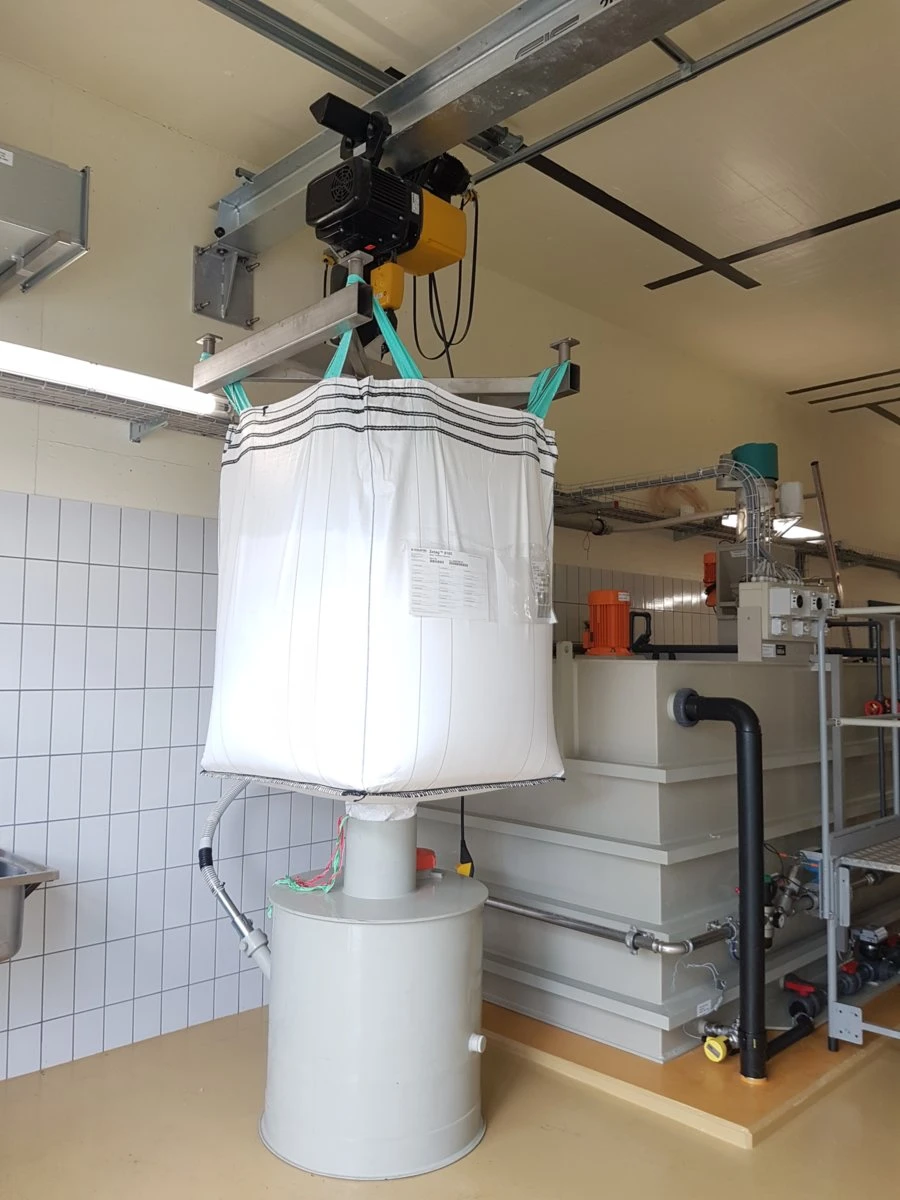

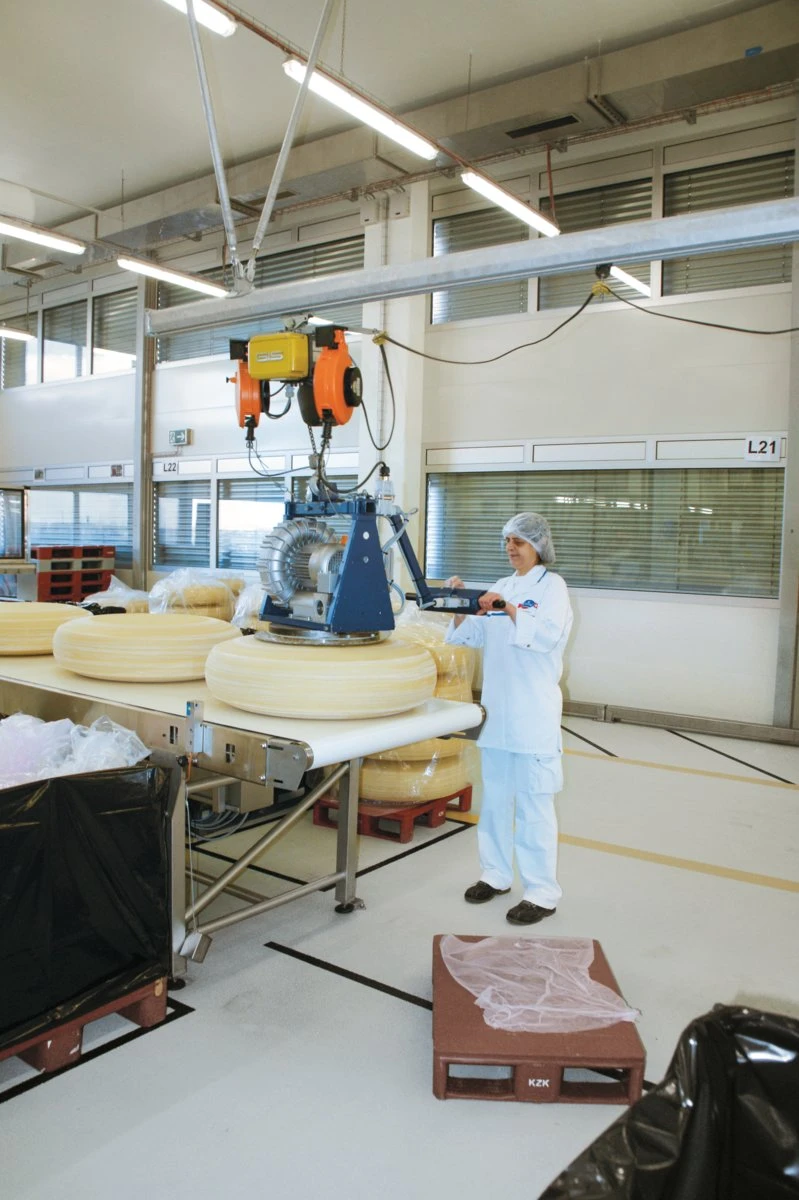

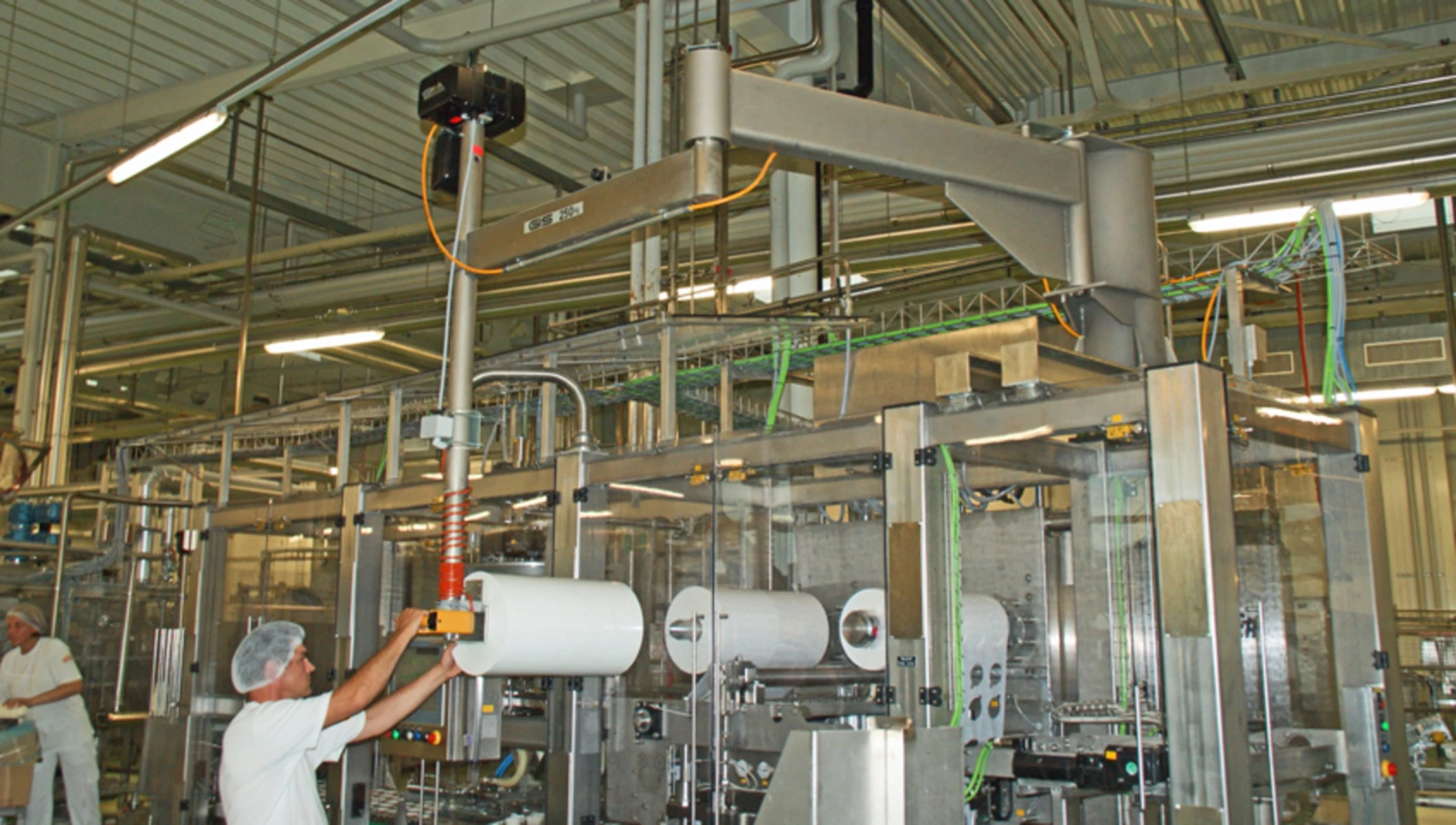

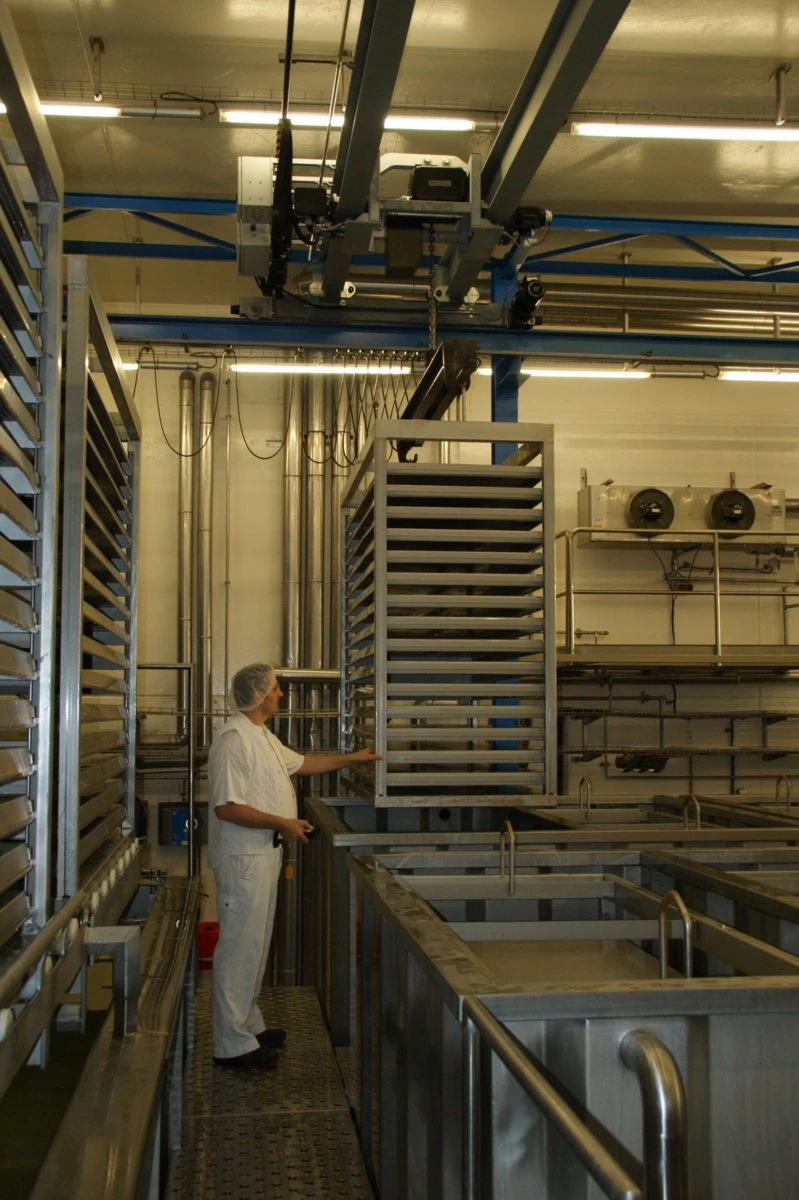

A GIS GPR a bevált GIS GP elektromos láncos emelő korrózióálló kivitele. Kifejezetten olyan alkalmazásokhoz készült, ahol a kifogástalan tisztasági követelmények vagy az agresszív környezeti hatások kizárják a szabványos emelőgépek használatát, például élelmiszer-, ital- és gyógyszergyártásban, tisztaterekben, vegyipari üzemekben, szennyvízkezelésben, továbbá kültéri vagy sós víznek kitett környezetben. A kenőanyagok megfelelnek az élelmiszerrel való véletlenszerű érintkezésre vonatkozó NSF H1 követelményeknek.

Főbb jellemzők

A teherhordó láncág valamennyi alkatrésze korrózióálló kivitelű: rozsdamentes, kör keresztmetszetű acél teherlánc, rögzítőelem, alsó horogblokk, láncvezető, teherhorog, horgos vagy szemescsavaros felfüggesztés és csavarok
Az alumíniumház és a végütköző katódos merítőfestéssel (KTL) készül – ellenáll a víznek, olajoknak, gyenge lúgoknak és savaknak, a bevonat nem pattogzik le
Alapkivitelben NSF H1 minősítésű, élelmiszeripari hajtóműzsír; opcióként élelmiszeripari lánckenő olaj is rendelhető
IP65 védettségi fokozat, F szigetelési osztály
125–1250 kg teherbírás: GPR 500 legfeljebb 630 kg, GPR 1000 legfeljebb 1250 kg teherbírással (2 láncág, A4/M4 üzemcsoport). A névleges értékek a szabványos GP láncos emelőkhöz képest alacsonyabbak, mivel a rozsdamentes lánc szilárdsági értékei kisebbek
A4/M4 és A5/M5 üzemcsoport (ISO 4301-1 / FEM); opcióként frekvenciaváltós (FU), lágyindítású kivitel
1 fázisú, 230 V-os változatok is elérhetők: GPR 500 minden sebességprofilhoz, GPR 1000 lassú sebességű /NL kivitelben
Korrózióálló kivitelű kézi (GHFR) vagy motoros (GMFR) futómacska rendelhető
Megfelel a 2006/42/EK gépekről szóló irányelv követelményeinek

Műszaki áttekintés

Modell / SKU: GIS-GPR (GPR 500 / GPR 1000)
Termékcsalád: elektromos láncos emelők
Teherbírás: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Emelési magasság: 3–60 m (a rozsdamentes lánc méterenként kerül elszámolásra)
Üzemcsoport: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Tápellátás: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Védettségi fokozat: IP65
Teherhorog: DIN 15401 szerinti, rozsdamentes kivitel
Jellemző alkalmazások: élelmiszer- és italipar, gyógyszeripar, vegyipari üzemek, szennyvízkezelés, kültéri és sós víznek kitett környezet

Műszaki adatok

Modell	Teherbírás (üzemcsoport)	Emelési sebesség, 50 Hz	Önsúly (3 m emelési magasságnál)
GPR 500 — 1 láncág	320 kg @ M4 / 250 kg @ M5	8 m/perc (N)	26 kg
GPR 500 — 2 láncág	630 kg @ M4 / 500 kg @ M5	4 m/perc (N)	28 kg
GPR 1000 — 1 láncág	630 kg @ M4 / 500 kg @ M5	8 m/perc (N)	56 kg
GPR 1000 — 2 láncág	1250 kg @ M4 / 1000 kg @ M5	4 m/perc (N)	59 kg

Lánc: FEM 9.671 szerinti, rozsdamentes, kör keresztmetszetű acéllánc (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). Az NL profilok megfelezik a sebességet, az NF profil 8/2 (4/1) m/perc sebességű, kétsebességes motorral készül, az SF pedig 16/4 m/perc gyors profil (GPR 500, csökkentett teherbírással). 1 fázisú, 230 V-os változatok: GPR 500 (N/NL), GPR 1000 (csak NL). A teherbírási értékek a 9511.9205.5 / 9515.9205.5 adatlapoknak felelnek meg.

Állítsa be online a teherbírást, az emelési magasságot, az üzemcsoportot, a sebességprofilt, a tápellátást, a futómacskát és az opciókat, majd helyezze az emelőgépet a kosárba vagy az ajánlatkérési listára. Minden konfiguráció ára az aktuális GIS gyári árlista alapján kerül meghatározásra.

Tulajdonságok

Teherbírás	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Emelési magasság	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Üzemi osztály (ISO/FEM)	A4/M4, A5/M5
Védettségi osztály	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
