Rugós kiegyensúlyozók pneumatikus szerszámokhoz
Integrált levegőtömlővel ellátott ENDO rugós kiegyensúlyozók, amelyek felfüggesztik és sűrített levegővel is ellátják a pneumatikus szerszámokat, rendezett és ergonomikus munkaállomást biztosítva.
ENDO rugós kiegyensúlyozó pneumatikus szerszámokhoz (THB-15A), 0,5–1,5 kg
160,00 EUR
Egyszerű termék
ENDO rugós kiegyensúlyozó pneumatikus szerszámokhoz (THB-25A), 1,5–2,5 kg
162,00 EUR
Egyszerű termék

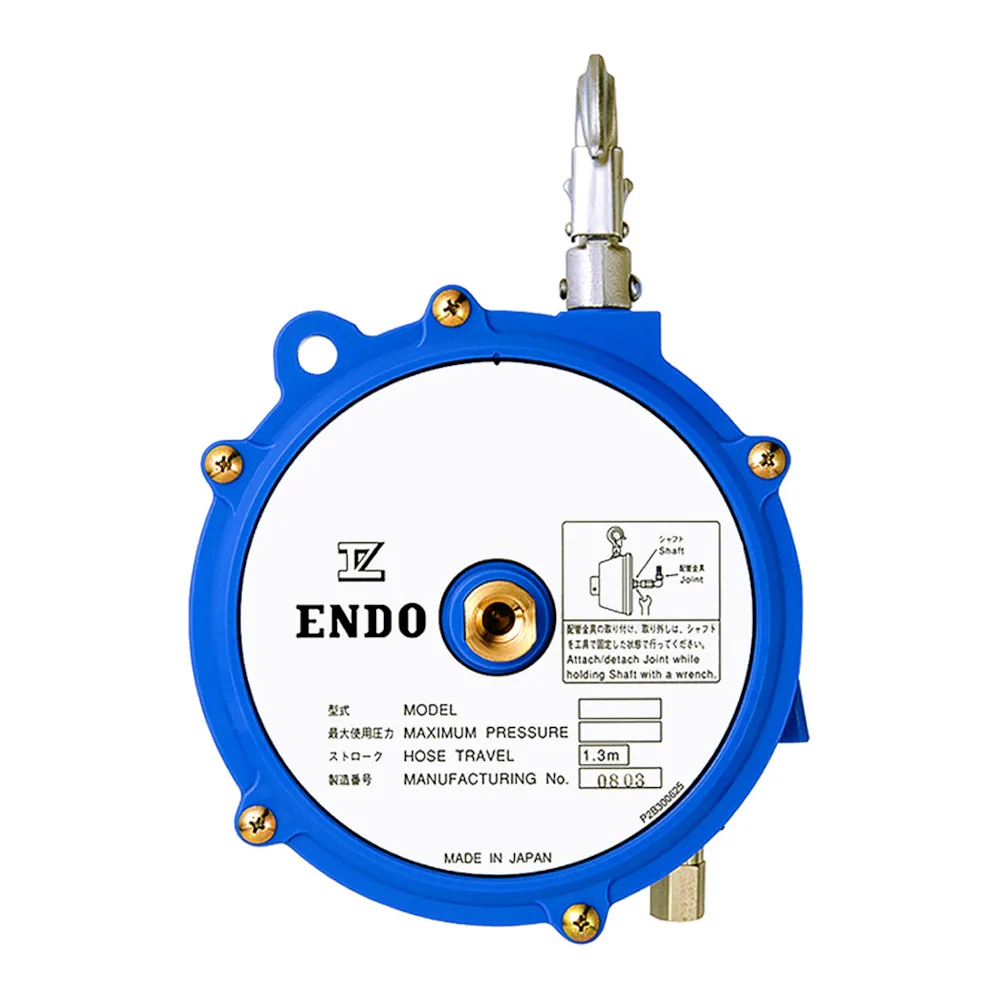

ENDO rugós kiegyensúlyozó pneumatikus szerszámokhoz (THB-35A), 2,5–3,5 kg
165,00 EUR
Egyszerű termék
Kiválasztási útmutató
Milyen célra használható
- Átvezetett levegőtömlővel ellátott rugós kiegyensúlyozó — egyetlen tömlő biztosítja a pneumatikus szerszám megtartását és levegőellátását.
- Pneumatikus szerszámokat használó szerelősorok.
Mit ellenőrizzen a kiválasztás előtt
- Szerszámtömeg-tartomány
- Tömlőnyomás és -átmérő
- Kábelút
Nem alkalmas az alábbiakra
- Elektromos szerszámok (szabványos rugós kiegyensúlyozó használata szükséges)
Milyen adatokat kérünk Öntől a megfelelő modell ajánlása előtt
Rugós kiegyensúlyozó pneumatikus szerszámokhoz (átvezetett tömlővel) Standard kiválasztás — a fenti paraméterek elegendők a megfelelő modell kiválasztásához.
- Teljes függesztett tömeg: szerszám + adapterek + a tömlő/kábel kiegyensúlyozó által tartott része? Változik a tömeg munkavégzés közben? A tömegnek a munkatartományon belül kell lennie; a túlméretezett kiegyensúlyozó túl nagy visszahúzó erőt fejt ki, az alulméretezett pedig lesüllyed.
- Szükséges kábellöket; szerelési magasság; legmagasabb és legalacsonyabb munkapont? A löketnek le kell fednie a munkatartományt.
- Légnyomás, szerszám levegőfogyasztása, csatlakozás típusa, tömlőátmérő? A beépített tömlőnek biztosítania kell a szerszám szükséges térfogatáramát; a mechanikai teherbírás önmagában nem elegendő.
Kerülendő tipikus hibák
- A beépített tömlőnek biztosítania kell a szerszám által igényelt térfogatáramot.
Érdemes előkészíteni: A szerszám tömege · Fogyasztás és nyomás · Csatlakozás · Löket
Rugós kiegyensúlyozók integrált sűrítettlevegő-ellátással

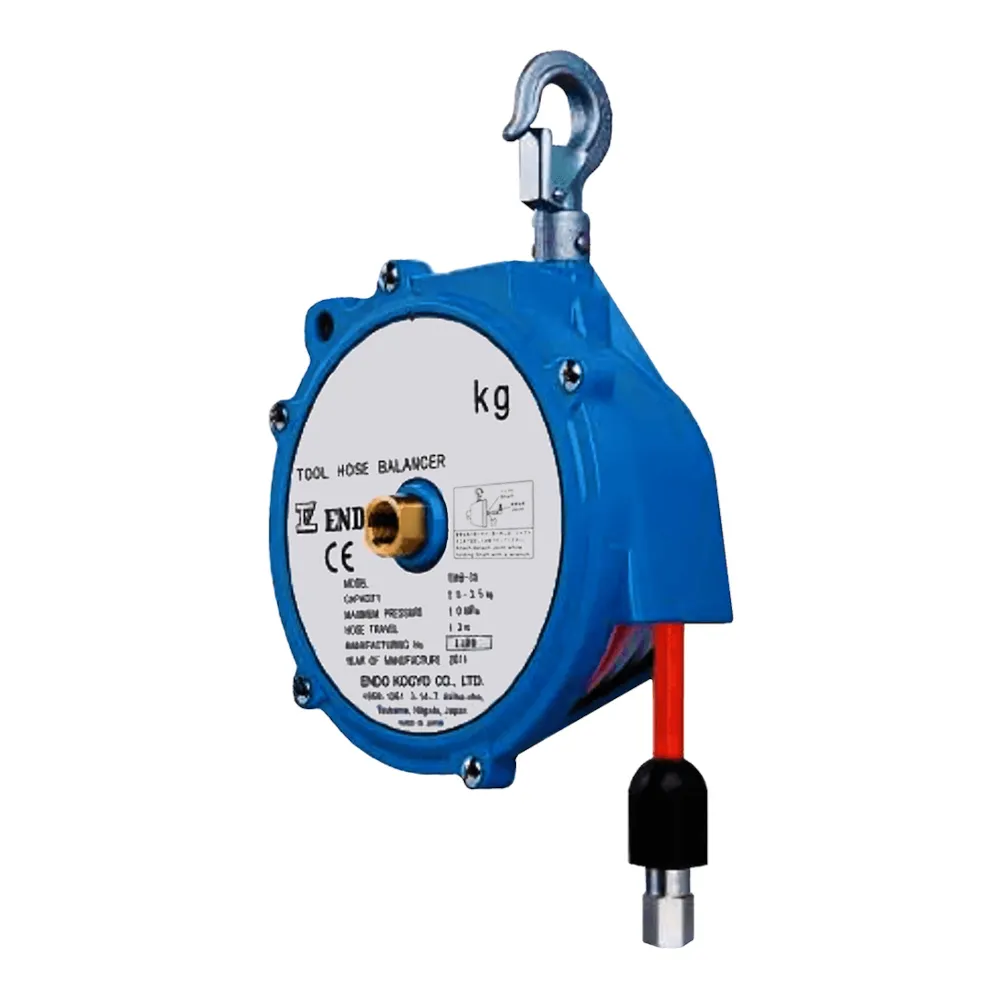

Ezek a kiegyensúlyozók egyetlen eszközzel oldanak meg két munkaállomási problémát: a szerszám súlytalanul, kézmagasságban függ, a sűrített levegő pedig magán a kiegyensúlyozón keresztül jut el hozzá — így nincs szükség a munkapadon vagy a padlón végighúzódó külön tömlőre. Az eredmény rendezettebb munkaállomás, gyorsabb szerszámfelvétel, valamint a tömlők és szerelvények kisebb mértékű kopása. A termékválaszték legfeljebb 6.5 kg tömegű kéziszerszámokhoz használható: az ATB sorozattól (0.5 kg-tól) és a THB-A sorozattól egészen a THB-65A (5–6.5 kg) modellig.
Jellemző alkalmazási területeik azok a szerelősorok, ahol csavarozógépeket, köszörűgépeket, fúrógépeket és csavarhúzókat műszakonként több száz alkalommal vesznek kézbe. Nehezebb szerszámokhoz, illetve sűrítettlevegő-ellátást nem igénylő munkaállomásokhoz a standard rugós kiegyensúlyozó termékcsalád legfeljebb 200 kg teherbírású modelleket kínál, a higiénikus területekhez pedig rozsdamentes acélból készült élelmiszeripari modellek állnak rendelkezésre. Lépjen kapcsolatba velünk a szerszám tömegének és levegőfogyasztásának megadásával, és meghatározzuk a megfelelő modellt.
Gyakran ismételt kérdések
Hogyan halad át a sűrített levegő a kiegyensúlyozón?
A kiegyensúlyozó háza egyben levegővezetékként is szolgál: a tápvezeték felül, a szerszám levegőtömlője pedig a behúzási oldalon csatlakozik, így a szerszám tömlője a sodronykötéllel együtt mozog, ahelyett hogy külön hurokban lógna. A levegőátvezetés műszaki adatai modellenként vannak megadva.
Milyen szerszámtömeg-tartományt fednek le ezek a kiegyensúlyozók?
0.5 kg-tól (ATB-0, THB-15A) 6.5 kg-ig (THB-65A). Mérje meg a szerszám tömegét a szerelvényekkel és a tömlő üzemi hosszúságú szakaszával együtt, majd olyan modellt válasszon, amelynek tartománya lehetőleg a középső részén tartalmazza ezt a tömeget.
Mi a teendő, ha a szerszám tömege meghaladja a 6.5 kg-ot?
A felfüggesztéshez használjon szabványos rugós kiegyensúlyozót, a levegőtömlőt pedig külön vezesse el — a szabványos ENDO termékprogram 200 kg-ig terjed —, vagy válasszon pneumatikus kiegyensúlyozót, ha a feladat szerszám felfüggesztése helyett munkadarabok pozicionálása.
Milyen gyorsan szállíthatók ezek a kiegyensúlyozók?
Kérjen árajánlatot a termékoldalon a modell és a teherbírási tartomány megadásával, és visszaigazoljuk a rendelkezésre állást, az aktuális szállítási határidőt, valamint az adott helyszínre vonatkozó szállítási költséget.
