GIS GPFU frekvenciaváltós elektromos láncos emelő, 100–2500 kg

Az alábbi követelmények szerint tervezve és bevizsgálva: EN 14492-2

3D előnézet Húzza az elforgatáshoz · görgessen a nagyításhoz

Vissza a katalógushoz

GIS GPFU elektromos láncos emelő frekvenciaváltóval, 100–2500 kg

Name: GIS GPFU elektromos láncos emelő frekvenciaváltóval, 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-alap: GIS-GPFU | Piac: HU | Nyelvi beállítás: hu

Ár Konfigurálja emelőberendezését alább — a választásoknak megfelelően az ár, a tömeg és a szállítási adatok azonnal frissülnek.

Prospektus Szórólap Kérdőív Használati útmutató CE-megfelelőségi nyilatkozat GPFU rajz Pótalkatrészek

Kategóriák: Elektromos láncos emelők

Címkék: Elektromos emelőgépek, Műhelydaruk

Mennyiségi kedvezmény — akár 12% megtakarítás A kedvezményt automatikusan kiszámítjuk a kosár részösszege alapján.

Mennyiség	Kedvezmény
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% csomagkedvezmény, ha a rendelés legalább két termékkategória tételeit tartalmazza (pl. egy emelőberendezést és egy oszlopos forgódarut). A mennyiségi kedvezménnyel együtt a teljes megtakarítás elérheti a 15%-ot.

Konfigurálja emelőberendezését

Válassza ki a teherbírást, a fesztávot és az opciókat. Az ár, a tömeg és a szállítási díj valós időben frissül.

0. lépés — kötelező

Milyen módon fogja használni ezt az emelőt?

Válassza ki a felhasználáshoz legközelebb álló lehetőséget. Minden üzemi osztályhoz saját terhelhetőségi tartomány tartozik: minél intenzívebb a használat, annál alacsonyabb a névleges teherbírás. A tényleges használatnál enyhébb üzemi osztály kiválasztása érvényteleníti a gyártói jótállást, és a motor meghibásodásának kockázatával jár. Ha bizonytalan, válassza a várható legmagasabb üzemi osztályt — ez határozza meg az Önnek ténylegesen szükséges emelőt.

1 Teherbírás — kg

2 Emelési magasság — m

3 Tápellátás

A GPFU emelőgépek kizárólag 3 fázisú hálózathoz készülnek (a frekvenciaváltó 3 fázisú tápellátást igényel) — a műhelyszabvány 3 × 400 V. Frekvenciaváltóval ellátott 1 fázisú változatok nem állnak rendelkezésre.

4 Emelési sebesség

A beépített frekvenciaváltó (15–87 Hz) lágyindítást és fokozatmentes, kétfokozatú sebességszabályozást biztosít a standard függőkapcsolóról. Az N kivitel 1 láncággal 9.6 m/min sebességet ér el; az NL a pontosabb pozicionálás érdekében megfelezi a sebességeket. A 2 láncágas kivitelek megduplázzák a teherbírást és megfelezik a sebességet. A gyorsítási rámpák és a sebességek gyárilag beállíthatók.

5 Függesztő futómacska (GHF / GMF)

Opcionális GIS függesztett futómacska az emelőgép I-tartón történő mozgatásához. A GHF kézi tolású, a GMF motoros hajtású. Futómacska hozzáadásakor az emelőgépet szemescsavarral kell felfüggeszteni (GIS műszaki előírás), ezért a horgos felfüggesztés opció nem érhető el. A motoros GMF árai tartalmazzák a kötelező GMF-GP csatlakozókábelt (CHF 21).

6 Karimaszélesség (gerendaszélesség)

Annak az I-gerendának / egysínes pályának a karimaszélessége, amelyen a futómacska halad. A szabványos mérettartományokat felár nélkül, gyárból szállítjuk; szélesebb gerendák esetén támasztócsavar vagy ellensúly rögzítése miatti felár merülhet fel. Mérje meg a gerenda karimájának (felső vízszintes peremének) szélességét milliméterben.

7 Felfüggesztés

A szemescsavaros felfüggesztés a standard rögzített kivitel. A horogfelfüggesztéssel az emelőgép újrakábelezés nélkül áthelyezhető a futómacskák között.

8 Láncgyűjtő zsák / tartály

A láncgyűjtő az emelési menet során összegyűjti a laza láncot. A műanyag a leggazdaságosabb, a textilzsákok több láncot képesek befogadni, az MF (lemezkeretes) kivitelek pedig csökkentik a beépítési magasságot az alacsony belmagasságú telepítéseknél.

9 Hajtóműves végálláskapcsoló

A szabványos hajtóműves végálláskapcsoló a 3 fázisú modellek tartozéka. A kettős vészleállítás egy második, redundáns lekapcsolási funkciót biztosít. Magas telepítéseknél külső végállásütközők szükségesek, amelyek kizárólag textil láncgyűjtő zsákkal használhatók.

10 Feszültség / tanúsítás

A standard EU-feszültségek az árban foglaltak. Az egyedi feszültség a nem szabványos motortekercseléseket foglalja magában. A CSA/CUS kivitel észak-amerikai tanúsításokat is tartalmaz (csak 60 Hz).

11 Vezérlőkapcsoló / függőkapcsoló

A prémium kapcsolóváltozatok a standard függőkapcsolón felüli opciók; a vezérlőkábel tényleges hossza a következő lépésben választható ki. Motoros GMF futómacska kiválasztásakor a függőkapcsoló automatikusan 4 nyomógombos + ES kivitelű (GIS műszaki előírás).

12 Vezérlőkábel hossza

Az emelési magassághoz illeszkedő szabványos kábel a GIS katalógus szerinti hosszúságú (2 nyomógombos: emelési magasság − 1.2 m; 4 nyomógombos: emelési magasság − 1 m). Ha más hosszúságra van szüksége (pl. többszintes telepítésnél), húzza el a csúszkát, vagy adjon meg tetszőleges értéket 2 és 60 m között. A katalógus szerinti ársávok érvényesek, ha a hosszúság megfelel a 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m emelési magassághoz tartozó szabványos hosszúságnak; egyéb esetben az alapegység és a méterenkénti felár kerül felszámításra.

13 Biztonsági teherhorog

A standard teherhorgot biztonsági horogra cseréli (retesz és nagyobb biztonsági tényező). Egyes építőipari és szórakoztatóipari munkaterületeken kötelező.

14 Második fék

Redundáns fékkel növeli a biztonságot emelési alkalmazásoknál (szórakoztatóipar, személyek emelése).

15 Hővédelem

Motor hővédelme. A Klixon egy bimetál kapcsoló, amely a lekapcsolási hőmérsékleten fizikailag megszakítja a vezérlőáramkört; a PTC egy termisztor, amely relén keresztül jelet ad (lekapcsolás nélküli változat), vagy leállítja a motort (lekapcsoló változat). Ezek alternatív áramkörök — válasszon egyet.

16 Üzemadat-számláló

A prediktív karbantartáshoz nyilvántartja az üzemórákat / ciklusokat. 42 V vezérlőfeszültséget igényel (standard 3-Ph modellek).

17 Leállítás laza lánc esetén

Leállítja az emelőgépet, ha a lánc meglazul (a teher alátámasztásának meghibásodása esetén). Bizonyos személyemelési és színháztechnikai alkalmazásokhoz kötelező.

18 Biztonsági rádiós távirányító

Vezeték nélküli, 2 gombos függőkapcsoló vészleállítóval. Háromfázisú emelőgépeknél a szabványos vezérlőfeszültség 42 V, speciális kisfeszültségű vezérlésnél 24 V. A választókapcsolóval egyetlen függőkapcsolóról több emelőgép működtethető.

Konfiguráció —

Nettó ár —

Mennyiség

Mennyiségi árképzés — akár 12 % megtakarítás

Mennyiség	Kedvezmény

Csomagakció: további 3 % kedvezmény, ha a rendelés legalább két termékkategóriából tartalmaz termékeket (pl. egy emelőberendezés + egy oszlopos forgódaru).

Árrészletezés

Nettó végösszeg (áfa nélkül)	—

Becsült tömeg —
Átfutási idő —
Szerelőkészlet szintje —
Teljes magasság —

Becsült szállítási díj

Szállítási ország

—

Az indikatív fuvardíj megtekintéséhez adja meg fent a szállítási országot.

Egyedi ajánlatra van szüksége?

Küldje el igényeit az ajánlatkérő űrlapon — ezt a terméket előre kitöltjük, Ön pedig további tételeket is hozzáadhat ugyanahhoz az ajánlatkéréshez.

Árajánlat kérése

A GIS GPFU a bevált GIS GP elektromos láncos emelő frekvenciaváltós kivitele. Míg a szabványos emelőgép két rögzített sebesség között kapcsol, a GPFU fokozatmentesen gyorsít és lassít. Ideális nagy ciklusszámot, pontos pozicionálást vagy érzékeny terhek kíméletes mozgatását igénylő alkalmazásokhoz.

Főbb jellemzők

Integrált frekvenciaváltó: 2,2 kW a GP 250/500 FU vázméreteknél, illetve 3,7 kW a GP 1000 FU modellnél. A négypólusú állórész meghajtásával mindkét sebességfokozat elektronikusan jön létre, 15–87 Hz-es tartományban.
Lágyindítás és lágy leállítás: kíméli a terhet, a láncot és az acélszerkezetet, valamint minimálisra csökkenti a teher lengését.
Akár 9,6 m/perc emelési sebesség (N FU, 1 láncág) — a felső tartományban mintegy 20%-kal gyorsabb a szabványos kétsebességes emelőgépnél.
A gyorsítási és lassítási rámpák, valamint mindkét sebesség külön-külön beállítható a gyárban vagy az üzembe helyezés során.
Nagy kapcsolási gyakoriságra és több műszakos üzemre tervezve: minden teherbírás- és láncág-kombináció A7/M7 üzemi osztályig katalogizált; kérésre szélsőséges, 200 ciklus/60% ED besorolás is elérhető.
Rádiófrekvenciás zavarszűrő — megfelel az EN 61000 szerinti, ipari környezetre vonatkozó EMC-követelményeknek (A osztály).
Kétfokozatú nyomógombos vezérlés a szabványos GIS függőkapcsolóról vagy rádiós távvezérlőről — nincs szükség speciális kezelői képzésre.
IP65 védettségi fokozat, F szigetelési osztály, DIN 15401 szerinti teherhorog.
Kézi (GHF) vagy motoros (GMF) futómacskával rendelhető; kizárólag háromfázisú hálózathoz.
A GP 1600 FU és GP 2500 FU modellek — akár 6300 kg teherbírással, 5,5 kW-os, fékellenállással ellátott frekvenciaváltóval — kérésre elérhetők.
Megfelel a 2006/42/EK gépekről szóló irányelvnek.

Műszaki áttekintés

Modell / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Termékcsalád: elektromos láncos emelők
Teherbírás: 100–2500 kg
Emelési magasság: 3–60 m
Emelési sebesség: fokozatmentesen akár 9,6 m/perc (1 láncág), illetve 4,8 m/perc (2 láncág), 15–87 Hz
Üzemi osztály: M3–M7 (ISO 4301-1 / FEM); az FU terhelhetőségi tartománya egy üzemi osztállyal szigorúbb a szabványos GP kivitelénél.
Tápellátás: 3 × 400 V / 3 × 230 V, 50 Hz, kizárólag háromfázisú kivitel
Védettségi fokozat: IP65

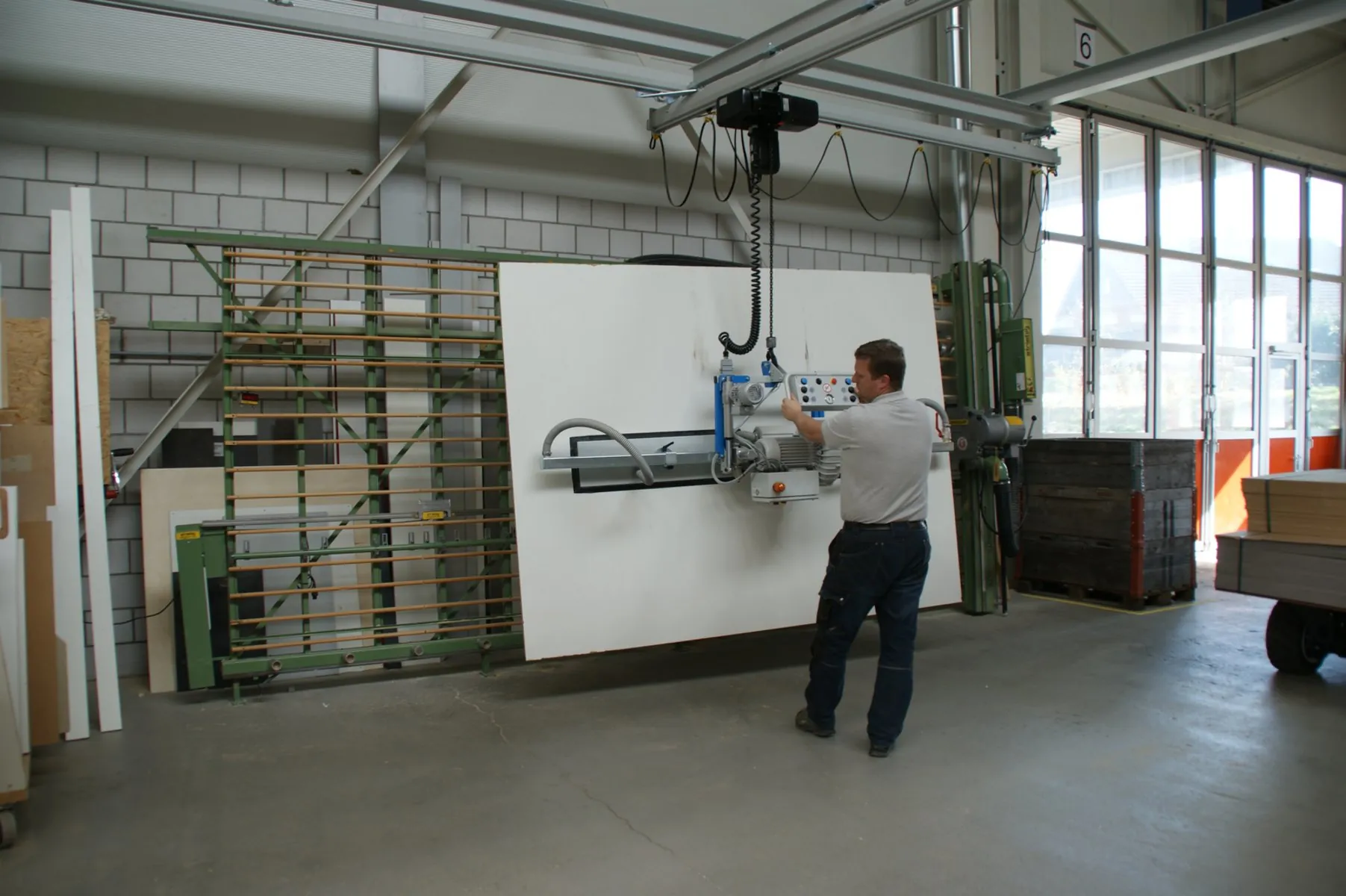

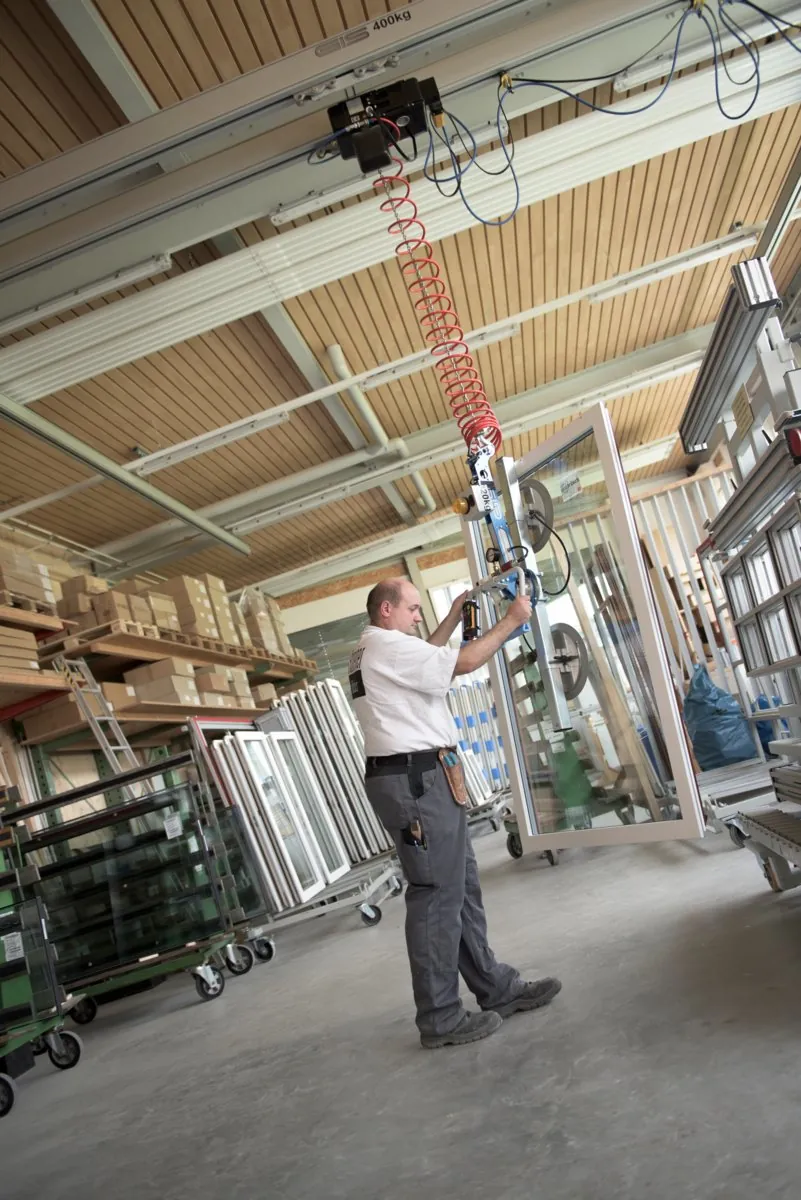

Jellemző alkalmazások: szerelősorok, automatizált gyártás, szerszámok és öntőformák precíz mozgatása, üveg és más érzékeny terhek kezelése, több műszakos logisztika

Állítsa be online a teherbírást, az emelési magasságot, az üzemi osztályt, a sebességprofilt, a futómacskát és az opciókat, majd helyezze az emelőgépet a kosárba vagy az ajánlatkérési listára. Minden konfiguráció ára az aktuális GIS gyári árlista alapján kerül meghatározásra.

Műszaki adatok

Modell	Teherbírás (üzemi osztály)	Emelési sebesség (N FU)	Önsúly (3 m emelési magasságnál)
GP 250 FU — 1 láncág	320 kg M3 esetén / 200 kg M5 esetén	2,4–9,6 m/perc	25 kg
GP 250 FU — 2 láncág	630 kg M3 esetén / 400 kg M5 esetén	1,2–4,8 m/perc	26 kg
GP 500 FU — 1 láncág	630 kg M3 esetén / 400 kg M5 esetén	2,4–9,6 m/perc	29 kg
GP 500 FU — 2 láncág	1250 kg M3 esetén / 800 kg M5 esetén	1,2–4,8 m/perc	30 kg
GP 1000 FU — 1 láncág	1250 kg M3 esetén / 800 kg M5 esetén	2,4–9,6 m/perc	66 kg
GP 1000 FU — 2 láncág	2500 kg M3 esetén / 1600 kg M5 esetén	1,2–4,8 m/perc	70 kg

Az NL FU profilok a finomabb pozicionálás érdekében felezik a sebességeket: 1,2–6,9, illetve 0,6–3,5 m/perc. Az FU terhelhetőségi tartománya egy üzemi osztállyal szigorúbb a szabványos GP emelőgépénél; ennek fejében minden kombináció A7/M7 osztályig katalogizált. Frekvenciaváltó: 2,2 kW (GP 250/500 FU), illetve 3,7 kW (GP 1000 FU), 15–87 Hz, EN 61000 A osztály szerinti rádiófrekvenciás zavarszűrővel. A GP 1600/2500 FU modellek 6300 kg teherbírásig kérésre elérhetők. Az értékek a 9510.9203.5, 9511.9208.5 és 9515.9209.5 adatlapok alapján értendők.

Tulajdonságok

Teherbírás	100–2500 kg
Emelési magasság	3–60 m
Emelési sebesség	legfeljebb 9.6 m/min (fokozatmentes, 15–87 hz)
Üzemi osztály (ISO/FEM)	M3–M7 (A3–A7)
Védettségi osztály	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
