GIS GP ATEX robbanásbiztos elektromos láncos emelő, 100–6300 kg

Az alábbi követelmények szerint tervezve és bevizsgálva: EN 14492-2

Vissza a katalógushoz

GIS GP ATEX robbanásbiztos elektromos láncos emelő, 100–6300 kg

Name: GIS GP ATEX robbanásbiztos elektromos láncos emelő, 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-alap: GIS-GP-ATEX | Piac: HU | Nyelvi beállítás: hu

Ár Konfigurálja emelőberendezését alább — a választásoknak megfelelően az ár, a tömeg és a szállítási adatok azonnal frissülnek.

Prospektus Szórólap Kérdőív Használati útmutató CE-megfelelőségi nyilatkozat Láncgyűjtő tartály GP ATEX rajz GP ATEX pótalkatrészek

Kategóriák: Elektromos láncos emelők

Címkék: Elektromos emelőgépek, Műhelydaruk

Mennyiségi kedvezmény — akár 12% megtakarítás A kedvezményt automatikusan kiszámítjuk a kosár részösszege alapján.

Mennyiség	Kedvezmény
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% csomagkedvezmény, ha a rendelés legalább két termékkategória tételeit tartalmazza (pl. egy emelőberendezést és egy oszlopos forgódarut). A mennyiségi kedvezménnyel együtt a teljes megtakarítás elérheti a 15%-ot.

Konfigurálja emelőberendezését

Válassza ki a teherbírást, a fesztávot és az opciókat. Az ár, a tömeg és a szállítási díj valós időben frissül.

0. lépés — kötelező

Milyen módon fogja használni ezt az emelőt?

Válassza ki a felhasználáshoz legközelebb álló lehetőséget. Minden üzemi osztályhoz saját terhelhetőségi tartomány tartozik: minél intenzívebb a használat, annál alacsonyabb a névleges teherbírás. A tényleges használatnál enyhébb üzemi osztály kiválasztása érvényteleníti a gyártói jótállást, és a motor meghibásodásának kockázatával jár. Ha bizonytalan, válassza a várható legmagasabb üzemi osztályt — ez határozza meg az Önnek ténylegesen szükséges emelőt.

1 Teherbírás — kg

2 Emelési magasság — m

3 ATEX védelmi szint

Válassza ki a telephely zónabesorolásának megfelelő kivitelt (2014/34/EU irányelv, II. készülékcsoport, 3. kategória). A porrobbanás ellen védett GP D kivitel a 22-es zónához (éghető porok) alkalmas. A gázrobbanás ellen védett GP G kivitel a robbanásveszélyes gázközeget tartalmazó 2-es zónához alkalmas, és magában foglalja a 22-es zóna elleni porvédelmet is — ehhez 4–10 bar nyomású helyszíni sűrítettlevegő-ellátás szükséges. Mindkét kivitel IP65 védettséget, Klixon hőmérséklet-felügyeletet, hajtóműves végálláskapcsolót és Ex kábelbevezetőket tartalmaz.

4 Tápellátás

Az ATEX emelőgépek kizárólag 3 fázisú hálózathoz készülnek — a műhelyszabvány 3 × 400 V. Robbanásbiztos kivitelben 1 fázisú változat nem áll rendelkezésre.

5 Emelési sebesség

Az egysebességes (N) kivitel a standard, 8 m/min sebességű emelőgép. A lassú (NL) kivitel a pontosabb pozicionálás érdekében megfelezi a sebességet. Az NF kétsebességes vezérlést biztosít. Az SF megduplázza a sebességet, de megfelezi a teherbírást.

6 Függesztő futómacska (GHF / GMF)

Opcionális GIS függesztett futómacska az emelőgép I-tartón történő mozgatásához. A GHF kézi tolású, elektromos részegységek nélkül — alapkivitelben mindkét ATEX kivitelhez engedélyezett. A GMF motoros hajtású, és az emelőgéppel azonos ATEX kivitelben (D vagy G) kerül szállításra; a gázrobbanásbiztos változatnál a túlnyomás-felügyelet a futómacskán található, és az emelőgéppel közös.

7 Karimaszélesség (gerendaszélesség)

Annak az I-gerendának / egysínes pályának a karimaszélessége, amelyen a futómacska halad. A szabványos mérettartományokat felár nélkül, gyárból szállítjuk; szélesebb gerendák esetén támasztócsavar vagy ellensúly rögzítése miatti felár merülhet fel. Mérje meg a gerenda karimájának (felső vízszintes peremének) szélességét milliméterben.

8 Felfüggesztés

A szemescsavaros felfüggesztés a standard rögzített kivitel. A horogfelfüggesztéssel az emelőgép újrakábelezés nélkül áthelyezhető a futómacskák között.

9 Láncgyűjtő zsák / tartály

A láncgyűjtő az emelési menet során összegyűjti a laza láncot. A műanyag a leggazdaságosabb, a textilzsákok több láncot képesek befogadni, az MF (lemezkeretes) kivitelek pedig csökkentik a beépítési magasságot az alacsony belmagasságú telepítéseknél.

10 Hajtóműves végálláskapcsoló

A szabványos hajtóműves végálláskapcsoló a 3 fázisú modellek tartozéka. A kettős vészleállítás egy második, redundáns lekapcsolási funkciót biztosít. Magas telepítéseknél külső végállásütközők szükségesek, amelyek kizárólag textil láncgyűjtő zsákkal használhatók.

11 Feszültség / tanúsítás

A standard EU-feszültségek az árban foglaltak. Az egyedi feszültség a nem szabványos motortekercseléseket foglalja magában. A CSA/CUS kivitel észak-amerikai tanúsításokat is tartalmaz (csak 60 Hz).

12 Vezérlőkapcsoló / függőkapcsoló

A gázrobbanás-biztos (G) változathoz ATEX-tanúsítvánnyal rendelkező függőkapcsoló szükséges. A porrobbanás-biztos (D) változathoz a legtöbb Zone 22 területen elegendő a GIS standard IP65 függőkapcsolója — az ATEX függőkapcsoló továbbra is választható bővítésként.

13 Vezérlőkábel hossza

Az emelési magassághoz illeszkedő szabványos kábel a GIS katalógus szerinti hosszúságú (2 nyomógombos: emelési magasság − 1.2 m; 4 nyomógombos: emelési magasság − 1 m). Ha más hosszúságra van szüksége (pl. többszintes telepítésnél), húzza el a csúszkát, vagy adjon meg tetszőleges értéket 2 és 60 m között. A katalógus szerinti ársávok érvényesek, ha a hosszúság megfelel a 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m emelési magassághoz tartozó szabványos hosszúságnak; egyéb esetben az alapegység és a méterenkénti felár kerül felszámításra.

14 Biztonsági teherhorog

A standard teherhorgot biztonsági horogra cseréli (retesz és nagyobb biztonsági tényező). Egyes építőipari és szórakoztatóipari munkaterületeken kötelező.

15 Második fék

Redundáns fékkel növeli a biztonságot emelési alkalmazásoknál (szórakoztatóipar, személyek emelése).

16 Üzemadat-számláló

A prediktív karbantartáshoz nyilvántartja az üzemórákat / ciklusokat. 42 V vezérlőfeszültséget igényel (standard 3-Ph modellek).

17 Biztonsági rádiós távirányító

A biztonsági rádiós távvezérlés kizárólag a porrobbanás-biztos (D) változathoz érhető el — a gázrobbanás-biztos változat ATEX kábeles függőkapcsolóval működtethető.

Konfiguráció —

Nettó ár —

Mennyiség

Mennyiségi árképzés — akár 12 % megtakarítás

Mennyiség	Kedvezmény

Csomagakció: további 3 % kedvezmény, ha a rendelés legalább két termékkategóriából tartalmaz termékeket (pl. egy emelőberendezés + egy oszlopos forgódaru).

Árrészletezés

Nettó végösszeg (áfa nélkül)	—

Becsült tömeg —
Átfutási idő —
Szerelőkészlet szintje —
Teljes magasság —

Becsült szállítási díj

Szállítási ország

—

Az indikatív fuvardíj megtekintéséhez adja meg fent a szállítási országot.

Egyedi ajánlatra van szüksége?

Küldje el igényeit az ajánlatkérő űrlapon — ezt a terméket előre kitöltjük, Ön pedig további tételeket is hozzáadhat ugyanahhoz az ajánlatkéréshez.

Árajánlat kérése

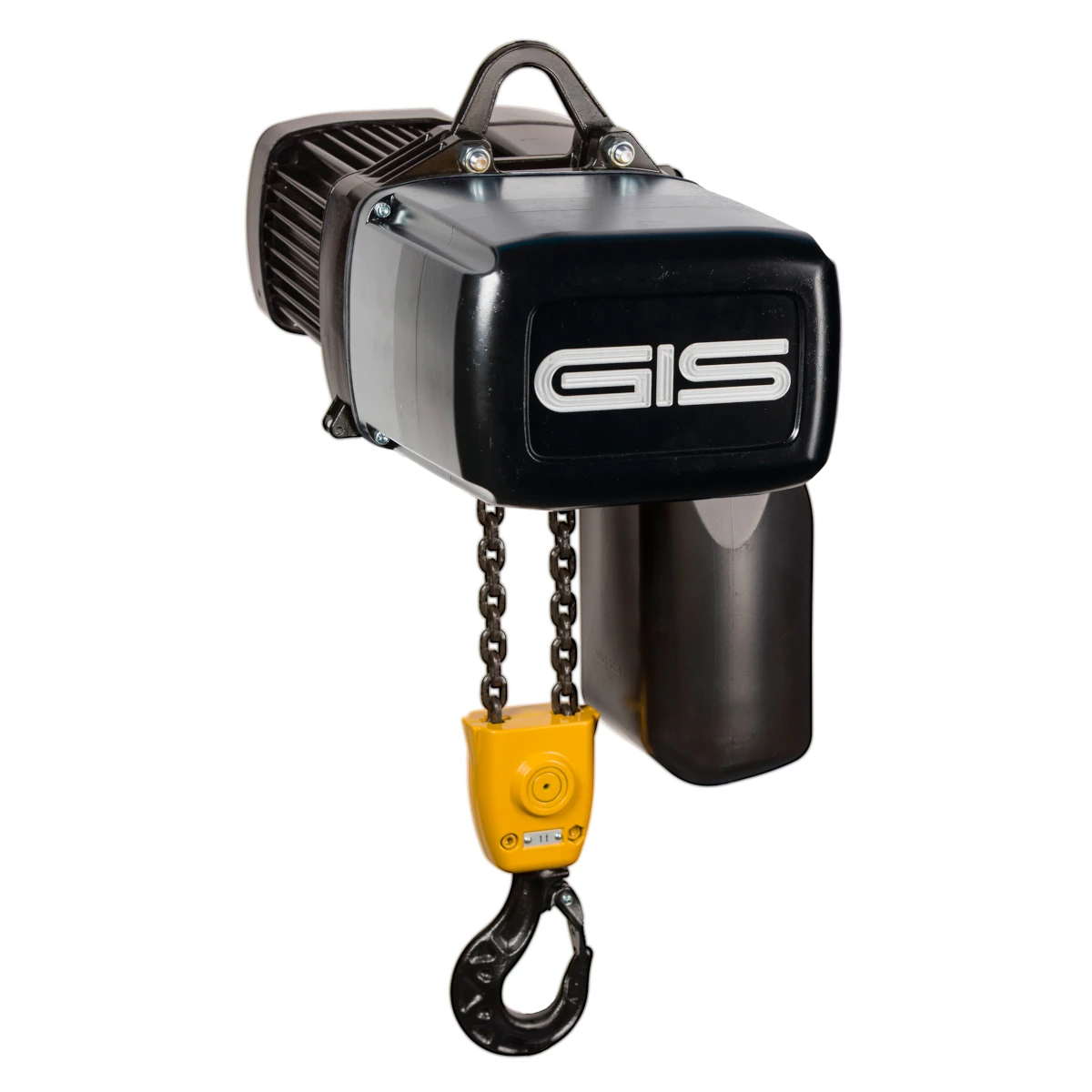

A GIS GP ATEX a bevált GIS GP elektromos láncos emelő robbanásbiztos kivitele a 2014/34/EU irányelvben meghatározott robbanásveszélyes területekhez. Válassza a porrobbanás ellen védett GP D modellt a 22-es zónához (gyúlékony porok), vagy a gázrobbanás ellen védett GP G modellt a 2-es zónához (robbanásveszélyes gázközeg; a 22-es zóna szerinti porvédelem is része a kivitelnek). Minden emelőgéphez EK-megfelelőségi nyilatkozat, a kezelési útmutató ATEX-melléklete és vizsgálati tanúsítvány tartozik.

Fő jellemzők

Tanúsítás a 2014/34/EU ATEX-irányelv szerint, EK-megfelelőségi nyilatkozattal — II. készülékcsoport, 3. kategória
Porrobbanás ellen védett GP D kivitel a 22-es zónához: II 3D Ex tc IIIA T130 °C Dc — IP65 védettségű ház, Klixon hőmérséklet-felügyelet, hajtóműves végálláskapcsoló, Ex kábeltömszelencék és fekete burkolatok
Gázrobbanás ellen védett GP G kivitel a 2-es és 22-es zónához: kiegészítő jelölés: II 3G Ex pzc IIA T3 Gc — a házon belüli 0,4 bar túlnyomás megakadályozza a gázok, gőzök és ködök bejutását; levegőkimaradás esetén a nyomásfelügyelet azonnal lekapcsolja a vezérlőfeszültséget
A gázrobbanás ellen védett kivitelhez a telepítés helyén 4–10 bar nyomású sűrítettlevegő-ellátás szükséges (csatlakoztatható, 6 mm-es tömlőcsatlakozás)
A teljes GIS GP teherbírási tartomány elérhető: 100–6300 kg (GP250–GP2500 vázméretek), 3–60 m emelési magasság és M3–M7 üzemcsoport

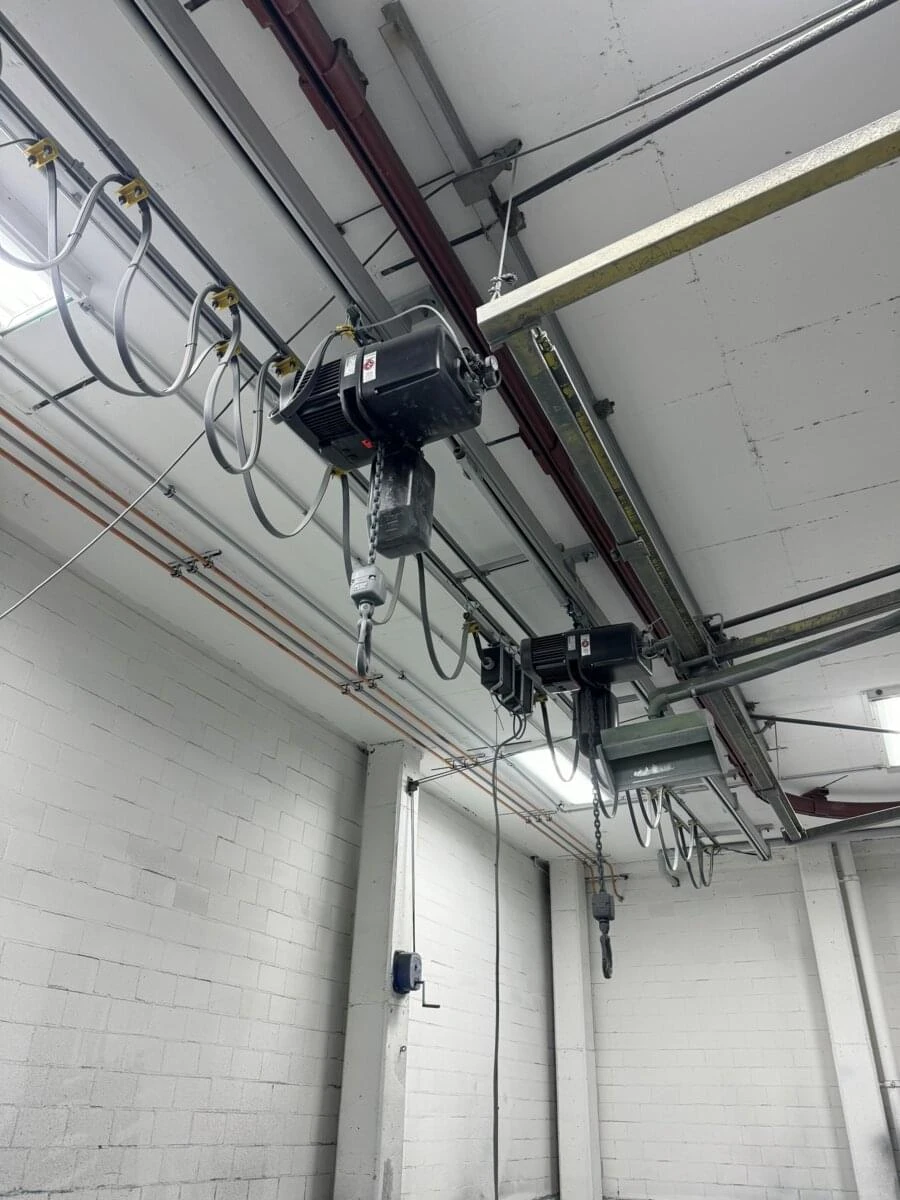

Kézi (GHF) vagy motoros (GMF) futómacska — a motoros futómacska az emelőgéppel azonos ATEX-kivitelben készül; a gázrobbanás ellen védett változat közös túlnyomás-felügyelettel rendelkezik
ATEX-tanúsítvánnyal rendelkező függőkapcsoló (2 vagy 4 nyomógombbal és vészleállítóval); számos, 22-es zónába tartozó poros alkalmazáshoz a szabványos GIS IP65 függőkapcsoló is megfelelő
A porrobbanás ellen védett kivitelhez biztonsági rádiós távvezérlés is rendelhető
Opciók: második fék, külső végálláskapcsolók, horogfüggesztés, üzemadat-számláló, különleges feszültségek, CSA/CUS kivitel
Megfelel a gépekről szóló 2006/42/EK irányelvnek

Műszaki áttekintés

Modell/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Termékcsalád: Elektromos láncos emelők
Teherbírás: 100–6300 kg
Emelési magasság: 3–60 m
ATEX-jelölés (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-jelölés (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Üzemcsoport: M3–M7 (ISO 4301-1/FEM)
Tápellátás: 3 × 400 V / 3 × 230 V, 50 Hz (kizárólag háromfázisú)
Védettségi fokozat: IP65
Jellemző alkalmazások: vegyipari és petrolkémiai üzemek, festőüzemek, malmok és gabonasilók, faporral terhelt területek, szennyvíztisztító telepek és gázipari anyagkezelés

Állítsa be online a teherbírást, az emelési magasságot, az üzemcsoportot, a sebességprofilt, az ATEX-védelmi szintet, a futómacskát és az opciókat, majd helyezze az emelőgépet a kosárba vagy az ajánlatkérési listára. Minden konfiguráció ára az aktuális GIS gyári árlista alapján kerül meghatározásra.

Műszaki adatok

Modell	Teherbírás 1 láncággal (M5)	Teherbírás 2 láncággal (M5)	Emelési sebesség 1/2 láncággal
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Az M3–M7 üzemcsoportok a névleges teherbírási tartományt a szabványos GP emelőgéppel azonos módon módosítják (például a GP 2500/2B M4 üzemcsoportban 6300 kg teherbírású); a GP 2500 vázmérethez továbbra is elérhetők a nagy igénybevételre tervezett B profilok. Porrobbanás ellen védett (D) kivitel: II 3D Ex tc IIIA T130 °C Dc. A gázrobbanás ellen védett (G) kivitel kiegészítő jelölése II 3G Ex pzc IIA T3 Gc, és a telepítés helyén 4–10 bar nyomású sűrített levegőt igényel. Mindkét kivitel alapfelszereltségéhez Klixon hőmérséklet-felügyelet, hajtóműves végálláskapcsoló, Ex kábeltömszelencék és IP65 védettség tartozik.

Tulajdonságok

Teherbírás	100–6300 kg
Emelési magasság	3–60 m
ATEX-kivitel	Porálló GP D kivitel — 22. zóna, Gáztömör GP G kivitel — 2 + 22 zóna
Üzemi osztály (ISO/FEM)	M3–M7 (A3–A7)
Védettségi osztály	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
